ประเภทการใช้งาน
เหล็กดอกไม้ คือ เหล็กเส้นแบนที่เจาะรู หัว-ท้าย นำมาประกอบกันเป็นรูปตัวเอ็ก(X) ใช้กับงานประตูยืด ตามอาคารพาณิชย์ เหล็กดอกไม้จากมีตัวสั้นกับตัวยาว
ขนาดและน้ำหนักที่ผลิต

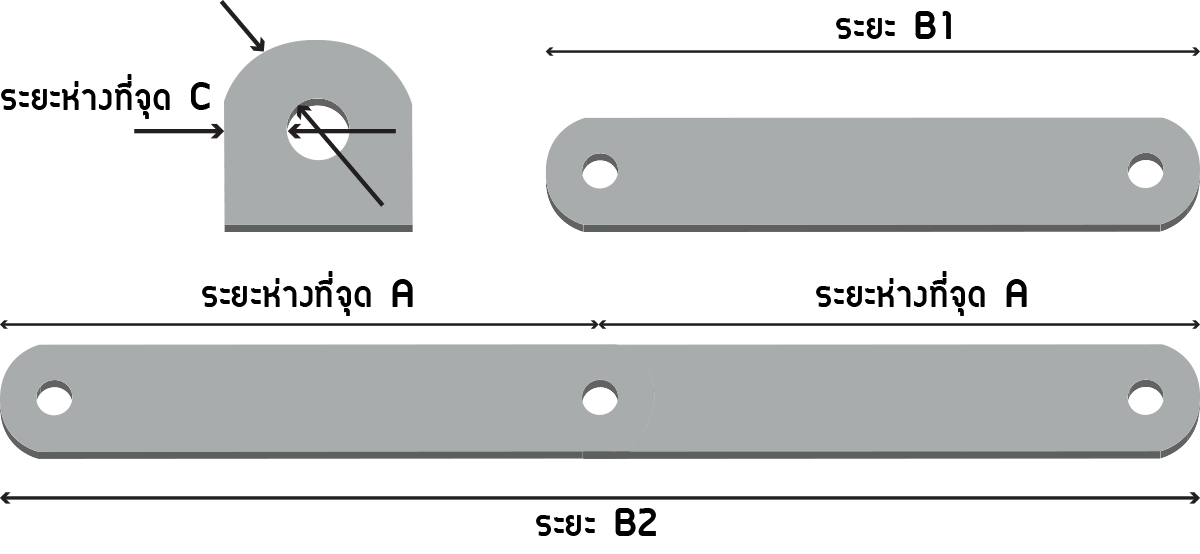

| แบบสั้น | |
|---|---|
| รายละเอียด | (มม.) |
| ระยะห่าง จากจุด A |
219 |
| พิกัดรูเจาะ | 6.2-6.4 |
| พิกัดระยะ A | 218-220 |
| พิกัดระยะ ที่จุด C |
มากกว่า 3.50 ขึ้นไป |
| พิกัดความยาว B1 | 238±1 |
| พิกัด ความกว้าง |
15.7-16.3 |
| พิกัด ความหนา |
3.5-4.2 |
| ความราบเรียบโดยวางกับพื้นเรียบ | โก่งไม่เกินกว่า 0.2 |
| ความตรงโดยวางกับพื้นเรียบ | โค้ง / งอ ไม่เกิน 0.2 |
| จำนวนน้ำหนักต่อมัด | 25 กิโลกรัม |
| แบบยาว | |
|---|---|
| รายละเอียด | (มม.) |
| ระยะห่าง จากจุด A |
219 |
| พิกัดรูเจาะ | 6.2-6.4 |
| พิกัดระยะ A | 218-220 |
| พิกัดระยะ ที่จุด C |
มากกว่า 3.50 ขึ้นไป |
| พิกัดความยาว B2 | 455±1 |
| พิกัด ความกว้าง |
15.7-16.3 |
| พิกัด ความหนา |
3.5-4.2 |
| ความราบเรียบโดยวางกับพื้นเรียบ | โก่งไม่เกินกว่า 0.2 |
| ความตรงโดยวางกับพื้นเรียบ | โค้ง / งอ ไม่เกิน 0.3 |
| จำนวนน้ำหนักต่อมัด | 36 กิโลกรัม |
รายละเอียดเพิ่มเติม
- ครีบเหล็กของการปั๊ม ต้องไม่สูงเกิน 0.5 มม. และต้องอยู่ด้านเดียวกัน
- เหล็กแบนรีดต้องไม่มีรอยแตกลึกแยกชั้น (ปัญหาของวัตถุดิบ) โดยสังเกตุ ถ้ามีจะพบอยู่ที่ตรงกลางขแงความหนาและเป็นทางยาวตลอดสั้น
